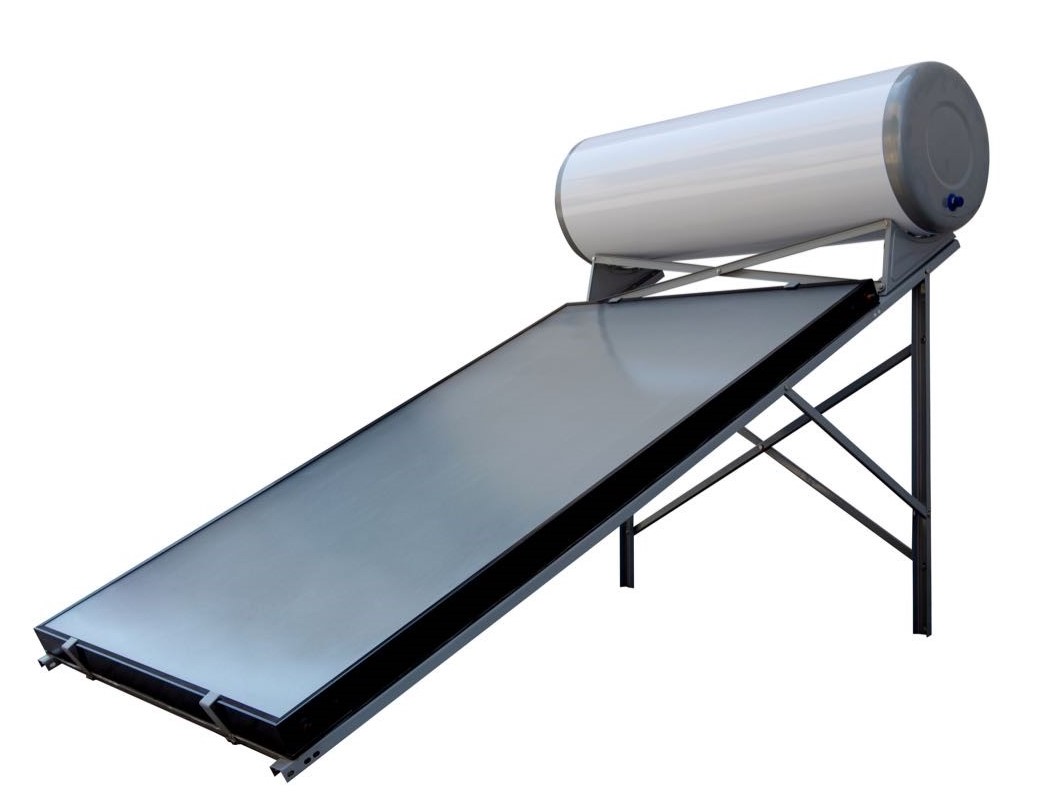

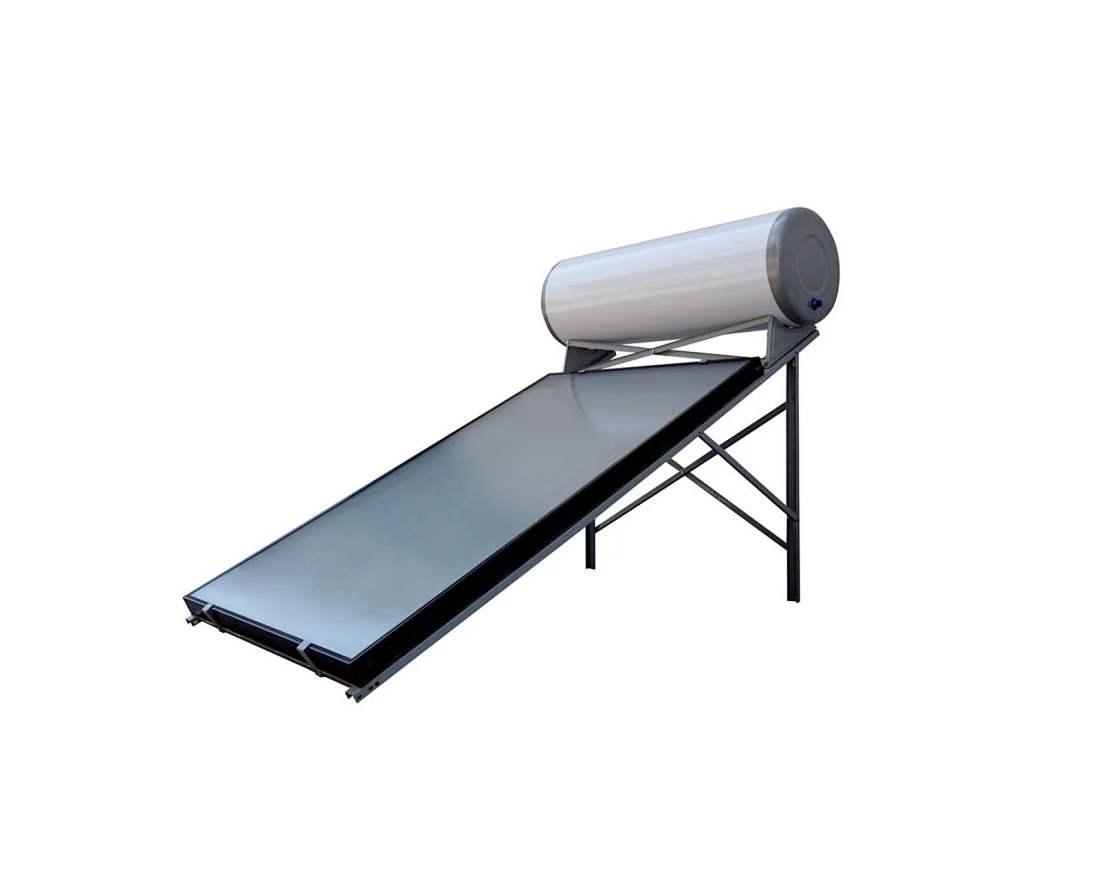

Flat Plate GI Solar Water Heater
Flat Plate GI Solar Water Heater

Flat Plate GI Solar Water Heater

Model NO.
FPN150M/PGHP
Delivery:
FOB
Minimum order quantity:
20 sets
Supply Ability:
300 sets / Day
Country of Origin:
Zhejiang, China
Stock Time:
25 Days
Quantity:

Overview

Product Info

ModelTank CapacityPanel 1pcOuter MaterialQty Per 40HQ
FPN150150L2000*1000Galvanized130

ModelTank CapacityPanel 1pcOuter MaterialQty Per 40HQ
PGHP150150L2000*1000*1Galvanized130
PGHP200200L2000*1250*1Galvanized110
PGHP150300L2000*1000*2Galvanized80

Specification

Inner tank:304-2B stainless steel (food grade), argon arc welding. thickness 1.2mm. 360mm diameter
Outside tank:Galvanized steel, Thickness: 0.31mm diameter 450/460mm
Insulation layer:PUF polyurethane foam, 45/50mm thick, density: 35kg/m3
Frame (above):Flat-type of galvanized steel, angle: 20/38/45 degrees. 1.5mm
Collector:Absorb Material:aluminium sheet with Black Chrome/Blue Coating, Low iron tempered Glass
Inlet/Outlet:Argon welding, standard male 3/4 'NPT nipple, one inlet, one outlet and one drain, one reserved for PT/Air valve.
Optional accessories (additional cost):Magnesium bar, manual, logo printing on tanks, controller, electrical heater, air vent base

Working principle

Flat plate solar water heater is such a kind of thermosiphon solar water heating device, which flat plate collector placed below high pressure hot water tank.

The tank and flat plate are connected with two circulation pipes to form a closed-loop solar water heating system. By continuously circulating in this way, the water is heated directly inside flat collector and rise to be stored inside hot water tank.


Información del producto

ModeloCapacidad del tanquePanel 1pcMaterial exteriorQty Per 40HQ
FPN150150L2000*1000Galvanizado130

ModeloCapacidad del tanquePanel 1pcMaterial exteriorQty Per 40HQ
PGHP150150L2000*1000*1Galvanizado130
PGHP200200L2000*1250*1Galvanizado110
PGHP150300L2000*1000*2Galvanizado80

Especificación

Tanque interior:Acero inoxidable 304-2B (grado alimenticio), soldadura por arco de argón. espesor 1.2 mm. 360mm de diámetro
Tanque exterior:Acero galvanizado, Espesor: 0.31mm de diámetro 450/460mm
Capa de aislamiento:Espuma de poliuretano PUF, 45/50mm de espesor, densidad: 35kg/m3
Marco (arriba):Tipo plano de acero galvanizado, ángulo: 20/38/45 grados. 1.5mm
Coleccionista:Material de absorción: lámina de aluminio con revestimiento negro cromado / azul, vidrio templado con bajo contenido de hierro
Entrada / Salida:Soldadura de argón, niple macho estándar de 3/4 'NPT, una entrada, una salida y un drenaje, uno reservado para PT / válvula de aire.
Accesorios opcionales (costo adicional):Barra de magnesio, manual, impresión de logotipos en tanques, controlador, calentador eléctrico, base de ventilación de aire

Principio de funcionamiento

El calentador de agua solar de placa plana es un tipo de dispositivo de calentamiento de agua solar con termosifón, cuyo colector de placa plana se coloca debajo del tanque de agua caliente de alta presión.

El tanque y la placa plana están conectados con dos tuberías de circulación para formar un sistema de calentamiento de agua solar de circuito cerrado. Al circular continuamente de esta manera, el agua se calienta directamente dentro del colector plano y sube para ser almacenada dentro del tanque de agua caliente.

  • Type:Flat-Plate
  • Pressure:Pressurized
  • Circulation Type:Direct / Open Loop (Active)
  • Heating System:Thermosyphon (Passive)
  • Connection Type:Direct-Plug
  • Installation:Freestanding
  • Housing Material:Stainless Steel
  • Certification:GS; Other; CE; UL
  • Capacity:150L/200L/300L
  • Place of Origin:China
  • Brand Name:OEM
  • Model Number:FPN150M/PGHP
