Overview
Product Info
| Model | Tank Capacity | QTY/PCS | M2 | Outer Material | Qty Per 40HQ |
| UNP-FPS01-100L | 100L | 1 | 2 | Galvanized | 102 |
| UNP-FPS01-150L | 150L | 1 | 2 | Galvanized | 99 |
| UNP-FPS01-200L | 200L | 2 | 4 | Galvanized | 91 |
| UNP-FPS01-250L | 250L | 2 | 4 | Galvanized | 86 |
| UNP-FPS01-300L | 300L | 2 | 4 | Galvanized | 66 |
| UNP-FPS01-400L | 400L | 3 | 6 | Galvanized | 58 |
Specification
| Inner tank: | 304-2B stainless steel (food grade), argon arc welding. thickness 1.2mm. 360mm diameter |
| Outside tank: | Galvanized steel, Thickness: 0.4mm diameter 450/460mm |
| Insulation layer: | PUF polyurethane foam, 48mm thick, density: 32kg/m3 |
| Frame (above): | Flat-type of galvanized steel, angle: 30 degrees. 1.5mm |
| Collector: | Absorb Material: aluminum sheet with Blue Coating, Low iron tempered Glass |
| Inlet/Outlet: | Argon welding, standard male 3/4 'NPT nipple, one inlet, one outlet, and one drain, one reserved for PT/Air valve. |
| Optional accessories (additional cost): | Magnesium bar, manual, logo printing on tanks, controller, electrical heater, air vent base |
Working principle

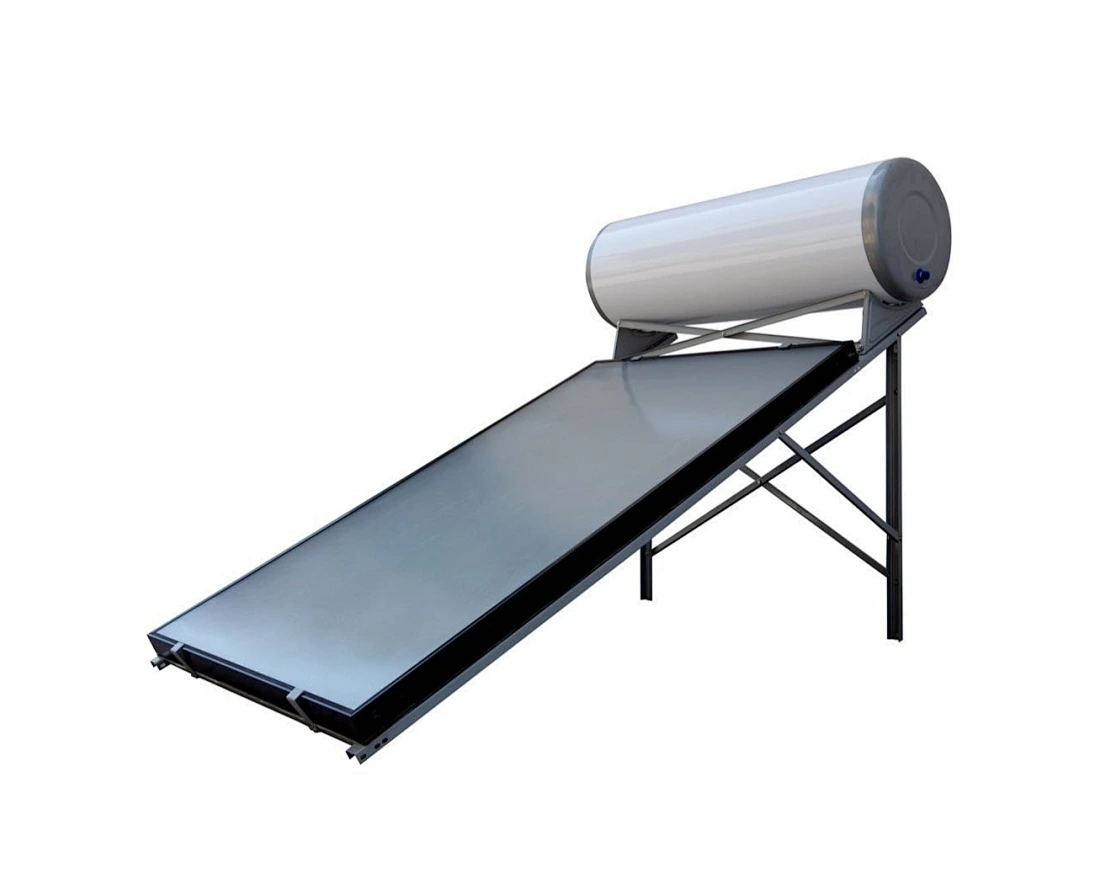

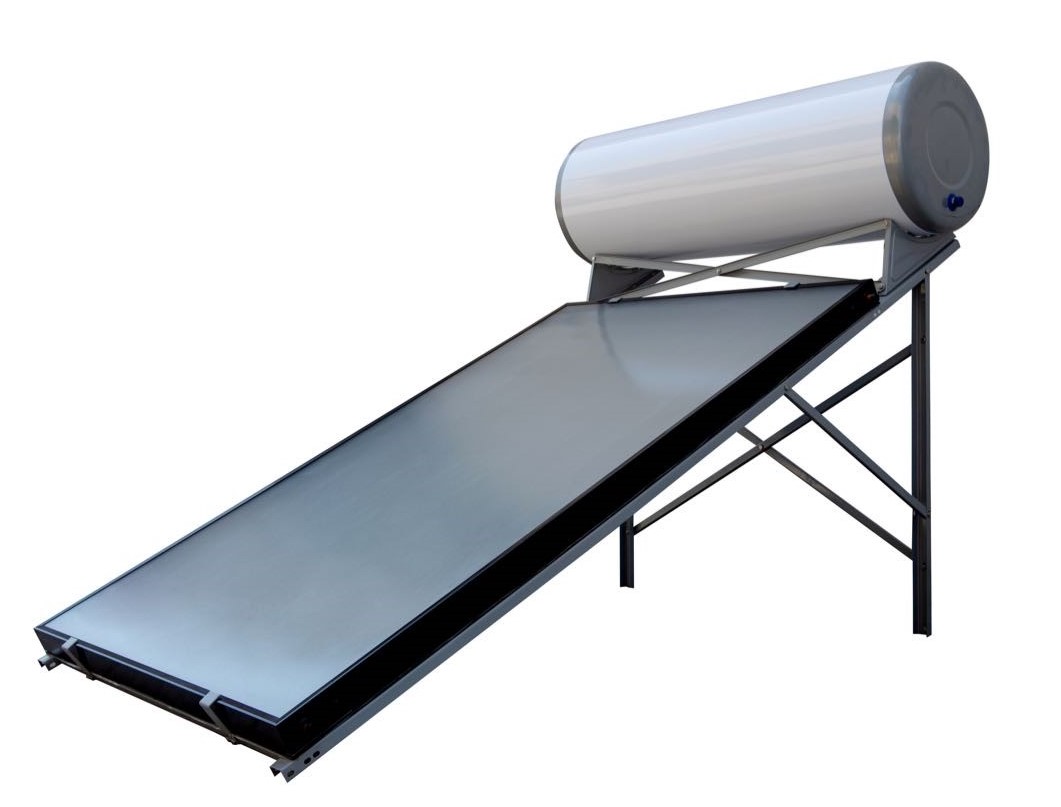

Flat plate solar water heater is such a kind of thermosiphon solar water heating device, which flat plate collector placed below high pressure hot water tank.
The tank and flat plate are connected with two circulation pipes to form a closed-loop solar water heating system. By continuously circulating in this way, the water is heated directly inside flat collector and rise to be stored inside hot water tank.
Información del producto
| Modelo | Capacidad del tanque | QTY/PCS | M2 | Material exterior | Qty Per 40HQ |
| UNP-FPS01-100L | 100L | 1 | 2 | Galvanizado | 102 |
| UNP-FPS01-150L | 150L | 1 | 2 | Galvanizado | 99 |
| UNP-FPS01-200L | 200L | 2 | 4 | Galvanizado | 91 |
| UNP-FPS01-250L | 250L | 2 | 4 | Galvanizado | 86 |
| UNP-FPS01-300L | 300L | 2 | 4 | Galvanizado | 66 |
| UNP-FPS01-400L | 400L | 3 | 6 | Galvanizado | 58 |
Especificación
| Tanque interior: | Acero inoxidable 304-2B (grado alimenticio), soldadura por arco de argón. espesor 1.2 mm. 360mm de diámetro |
| Tanque exterior: | Acero galvanizado, Espesor: 0.4mm de diámetro 450/460mm |
| Capa de aislamiento: | Espuma de poliuretano PUF, 48mm de espesor, densidad: 32kg/m3 |
| Marco (arriba): | Tipo plano de acero galvanizado, ángulo: 30 grados. 1.5mm |
| Coleccionista: | Material de absorción: lámina de aluminio con revestimiento azul, vidrio templado con bajo contenido de hierro |
| Entrada / Salida: | Soldadura de argón, niple macho estándar de 3/4 'NPT, una entrada, una salida y un drenaje, uno reservado para PT / válvula de aire. |
| Accesorios opcionales (costo adicional): | Barra de magnesio, manual, impresión de logotipos en tanques, controlador, calentador eléctrico, base de ventilación de aire |
Principio de funcionamiento
El calentador de agua solar de placa plana es un tipo de dispositivo de calentamiento de agua solar con termosifón, cuyo colector de placa plana se coloca debajo del tanque de agua caliente de alta presión.
El tanque y la placa plana están conectados con dos tuberías de circulación para formar un sistema de calentamiento de agua solar de circuito cerrado. Al circular continuamente de esta manera, el agua se calienta directamente dentro del colector plano y sube para ser almacenada dentro del tanque de agua caliente.
